Instalação de buscadoras 6X30

Instalação de buscadoras 6X30

Por João Marcos

Objetivo:

Ter mais de uma opção de buscadora pode ser útil para que, caso a caso, seja feita a escolha de qual a mais adequada para cada tipo de alvo no céu. Foi com esse pensamento que adquiri duas buscadoras ópticas de 6X30 para o uso em conjunto com uma Red Dot e, nesse relato, fora descrito todo o caminho percorrido na avaliação e instalação desses dispositivos.

Descrição:

Uma das buscadoras é prismática em 90 graus e a outra é de apontamento direto, sendo ambas na cor preta, com 12cm de foco da objetiva (F/4) e sem correção cromática. A ocular é formada por duas lentes simples cujo foco final é 20mm e com ajuste fino de foco. Nenhuma lente possui revestimento. O sistema óptico das duas buscadoras é idêntico.

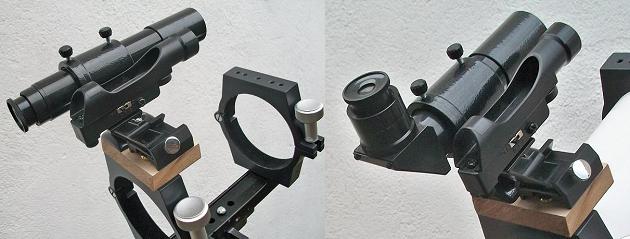

A fixação por porcas tipo borboleta;

Ajustes:

Como apresentam muita aberração cromática optou-se por uma diafragmação da objetiva para 15mm colocando, internamente, um anel de papel no encaixe da objetiva mudando assim sua relação focal para F/8 o que melhorou significativamente a qualidade da imagem. Todas as peças são rosqueadas facilitando o desmonte. Nenhuma lente é colada.

Limpeza:

Ao utilizar a buscadora fora percebido um embaçamento da imagem cuja avaliação era sujeira. Alguns equipamentos ópticos recebem aplicação interna de um óleo para facilitar o encaixe das peças. Porém tal substância evapora atingindo as lentes e, de tempos em tempos, deve-se limpar todo o sistema óptico interno devendo ter muito cuidado ao desmontar a ocular por causa do retículo em forma de “X” que é delicadamente colado em um anel interno. Tal anel é rosqueado no conjunto da ocular. A limpeza das lentes pode ser feita com um pano macio, de algodão e, se necessário, aplicado com álcool.

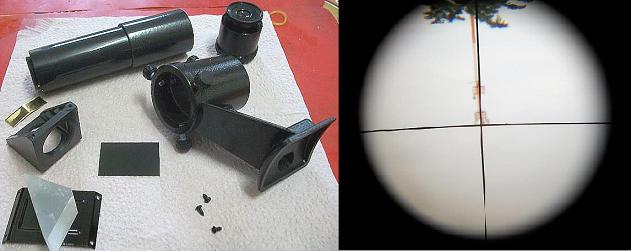

Desmontagem para limpeza e a imagem invertida na buscadora direta;

Instalação:

São comercializadas como sendo parte de telescópios da marca Toya, ou seja, não tem o compromisso de se adaptar a outros equipamentos por serem parafusados nos respectivos telescópios. Por isso se fez necessária uma adaptação para um dos anéis de fixação do telescópio.

Fora cortada uma peça de madeira (compensado) no tamanho de 5X8cm onde foram feitos 6 furos: dois para fixação da peça nos anéis do telescópio, dois para fixação da base para buscadora Red Dot e dois para a fixação da buscadora óptica propriamente dita. Dessa forma deve-se escolher, no momento da utilização, qual das duas buscadoras ópticas utilizar ao lado da Red Dot: a prismática ou a de apontamento direto.

Na execução dos furos deve-se ter muito cuidado com o alinhamento da peça de madeira, pois se os furos e tal alinhamento estiverem muito desajustados não será possível alinhar nenhuma das buscadoras com o eixo do telescópio.

A base para Red Dot foi fixada por parafusos para madeira enquanto que para a fixação da peça de madeira (5X8cm) e da buscadora óptica foram utilizados parafusos de rosca de máquina, com furos vazados. Foram utilizadas porcas do tipo borboleta para melhor manuseio no revezamento das duas buscadoras ópticas.

Para melhor acabamento a peça de madeira poderá ainda ser pintada na cor que melhor se adapte ao sistema que, no caso em questão, poderia ser branca ou preta.

Utilização:

Após a limpeza, diafragmação e instalação, o equipamento respondeu bem às expectativas com o ajuste fino de foco funcionando bem assim como os parafusos de alinhamento. É de fácil manuseio. A buscadora prismática atende bem em objetos muito brilhantes como a Lua e Júpiter quando mais altos no céu (acima de 45 graus) oferecendo conforto no apontamento. A buscadora direta é melhor utilizada para objetos mais baixos, como Vênus, (até 45 graus) e objetos menos brilhantes como SaturnoMercúrio e estrelas com magnitudes maiores que +1,0. A identificação de objetos de céu profundo nestas buscadoras diafragmadas para 15mm só acontece para objetos muito brilhantes tais como M42M7M45 (plêiades) e Omega Centauro, por exemplo. Para a localização de objetos de céu profundo mais tênues com tais buscadoras, em 15mm, devemos apontar para uma estrela mais próxima ao objeto alvo e depois, por um software de astronomia, ir em direção ao objeto. A magnitude limite para estrelas, em 15mm, para céu poluído, é de aproximadamente +5,5 e o campo de visão de ambas as buscadoras é de 6,5 graus, aproximadamente, para aumento de 6X, aferido. Nenhuma das buscadoras foram testadas em céu rural ou sem qualquer tipo de poluição luminosa.

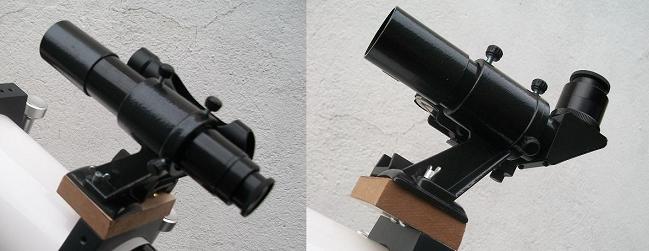

As buscadoras na montagem junto com a Red Dot: apontamento direto e com diagonal 90 graus;

Resumo:

Pontos positivos: facilidade de manuseio, leveza no conjunto, baixo preço, campo visual compatível com o aumento e bom acabamento;

Pontos negativos: objetiva sem correção cromática, lentes sem revestimento, necessidade de limpeza das partes internas e não compatibilidade na instalação em equipamentos em geral;

Aplicação: apontamento de planetas e estrelas visíveis a olho nu. Não são recomendadas para a localização direta de objetos de céu profundo;

João Marcos é observador de estrelas variáveis, membro da AAVSO – USA
